Spark SQL, ThriftServer, GCS in Kubernetes.
本篇文章記錄如何於 Kubernetes 安裝 Spark SQL 與 Spark Thrift Server，並且使用 GCS 作為 Spark SQL 來源，最後透過 JDBC 相容的應用程式與之溝通之來運行 Spark SQL.
文章並不會針對 Spark SQL, Thrift Server 等有過多琢磨，單純紀錄使用之指令與檔案。
架構
本文的目的架構如下，
- 以 GKE 為基礎當作 Kubernetes 平台
- 於 GKE 中部署 Spark Thrift Server
- 欲查詢之資料存放於 GCS 中
- 透過 Beeline CLI 或其他 JDBC 相容之工具與 Spark Thrift Server 溝通並且執行 SQL 相關語法。
- Spark Thrift 收到請求產生對應的 Spark Executor，並從 GCS 中讀取相關資料並回應。

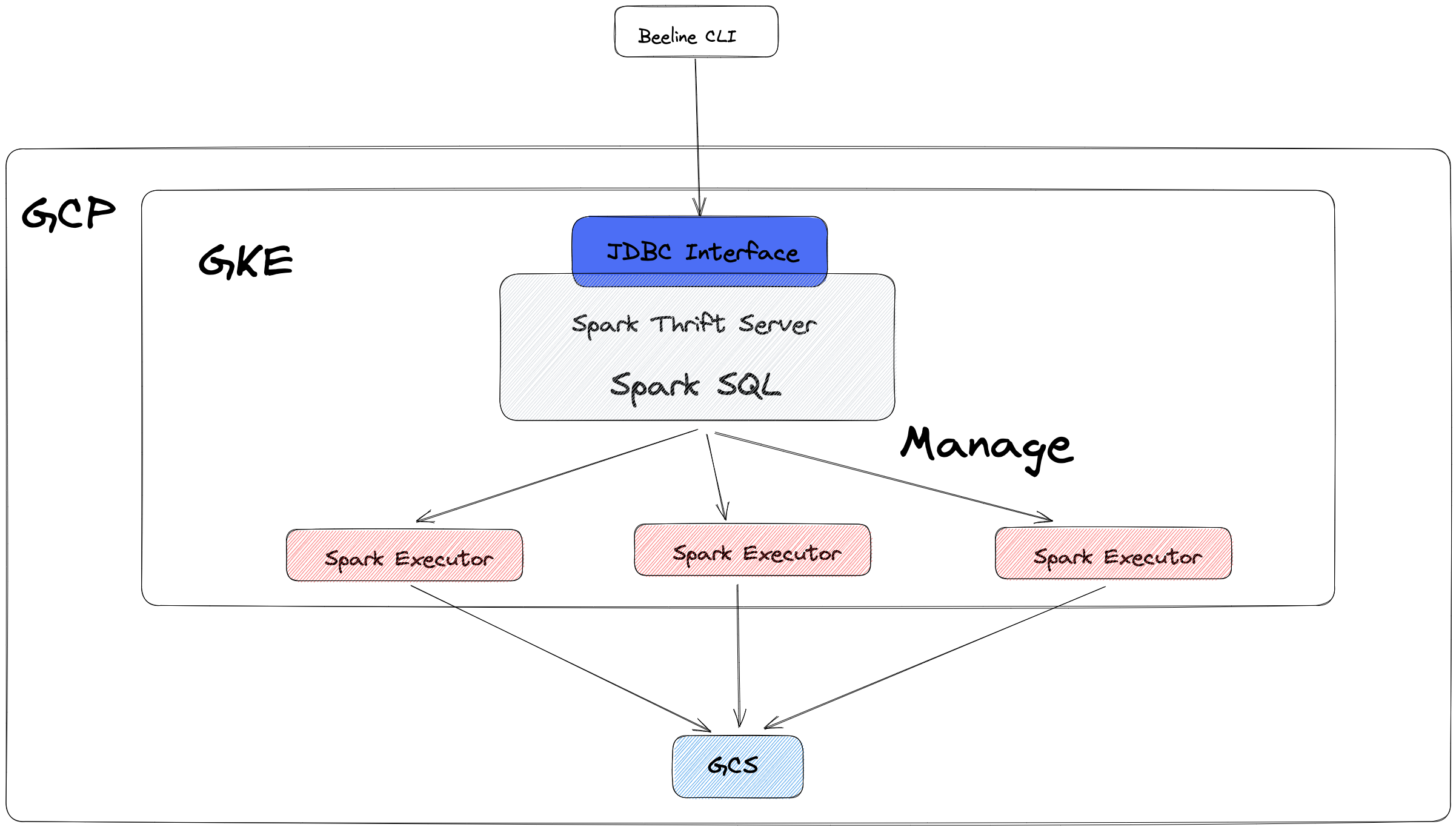

整個架構如下圖所述
接下來就針對圖中每個元件記錄一下實際上的設定
GCS
為了 Spark 可以有權限存取 GCS 上的資料，我們必須要創建一組 Service Account 並且給予對應的權限
此外由於 Spark 目前並不支援 Workload Identity 的方式，因此該 Service Account 必須要創建一組基於 Json 格式的 credential.json，然後將該檔案掛載到 Kubernetes 內讓 Spark Executor 可以透過其來與 GCS 互動。
流程為
- 創建一個 Service Account
- 賦予該 Service Account 一個 IAM Role 來讀寫 GCS
- 產生一個對應的 Credential Key
- 將該 Credential 給寫入到 Kubernetes 內
流程對應指令如下
$ gcloud iam service-accounts --project my-project create spark-example --description="For Spark To Access GCS" --display-name=spark-example
$ gcloud projects add-iam-policy-binding my-project --member="serviceAccount:[email protected]" --role="roles/storage.admin"
$ gcloud iam service-accounts --project my-project keys create spark_test.json [email protected]
$ kubectl create secret generic gcs-sa --from-file=gcp-credentials.json=spark_test.json
執行完畢後，環境中就會有一跟名為 gcs-sa 的 Kubernetes secret，之後部署 Spark 的時候必須要將該掛載到環境中並且告知使用 gcp-credentials.json。
Spark
由於 Spark Server 需要動態創建 Spark Executor(Pod) ，因此本身需要 Kubernetes 的 Service Account 來獲得權限
以下 YAML 基於 RBAC 的規則準備好相關權限，並且賦予到名為 "spark" 的 Service Account 上
apiVersion: rbac.authorization.k8s.io/v1
kind: Role
metadata:
name: spark-server
rules:
- apiGroups: [""]
resources: ["pods", "persistentvolumeclaims", "configmaps", "services"]
verbs: ["get", "deletecollection", "create", "list", "watch", "delete"]
---
apiVersion: v1
kind: ServiceAccount
metadata:
name: spark
---
apiVersion: rbac.authorization.k8s.io/v1
kind: RoleBinding
metadata:
name: spark-rolebinding
subjects:
- kind: ServiceAccount
name: spark
namespace: dev
roleRef:
kind: Role
name: spark-server
apiGroup: rbac.authorization.k8s.io
一切準備就緒後，接下來就是準備一個 statefulset 來部署 Spark Thrift Server 首先， Spark 的官方 Image 中目前沒有包含可以跟 GCS 溝通用的 Connector，因此我們必需要額外安裝 Google Cloud Storage Connector for Spark 到環境中
這邊有兩個做法
- 重新建置 Spark Image，將相關檔案直接包含到 Image 內
- 採用 Init Container 的方式下載該檔案，並且透過 Volume 的方式共享給主要的 Spark Container，並且放到 /opt/spark/jars 的資料夾內讓 Thrift Server 啟動時可以一併初始化
這邊採取 (2) 的方式來示範抓取 hadoop3-2.2.16-shared.jar
initContainers:
- name: download-file
image: busybox
command: ["sh", "-c", "if [ ! -e /tmp/gcs-connector-hadoop3-2.2.16-shaded.jar ]; then wget -O /tmp/gcs-connector-hadoop3-2.2.16-shaded.jar https://github.com/GoogleCloudDataproc/hadoop-connectors/releases/download/v2.2.16/gcs-connector-hadoop3-2.2.16-shaded.jar; fi"]
volumeMounts:
- name: data-volume
mountPath: /tmp
volumes:
- name: data-volume
emptyDir: {}
containers:
- name: thrift-server
image: apache/spark:3.4.0
volumeMounts:
- name: data-volume
mountPath: /app/data
command:
- 'bash'
- '-c'
- >-
cp /app/data/gcs-connector-hadoop3-2.2.16-shaded.jar /opt/spark/jars/ &&
/opt/spark/sbin/start-thriftserver.sh
--jars /app/data/gcs-connector-hadoop3-2.2.16-shaded.jar
--packages com.google.cloud.bigdataoss:gcs-connector:hadoop3-2.2.16,org.apache.spark:spark-hadoop-cloud_2.12:3.4.0
此做法的缺點就是效率比較低，但是彈性高，如果有版本需求更動時只需要改動 YAML 即可，不需要每次重新建置 Container Image。
接下來還要把前述提到的 Service Account 以及 GCS 的相關權限也帶入到環境中
serviceAccountName: spark
volumes:
- secret:
secretName: gcs-sa
name: gcs-sa
containers:
- name: thrift-server
image: apache/spark:3.4.0
volumeMounts:
- name: gcs-sa
mountPath: /etc/secrets
readOnly: true
command:
--conf spark.hadoop.fs.gs.impl=com.google.cloud.hadoop.fs.gcs.GoogleHadoopFileSystem
--conf spark.hadoop.google.cloud.auth.service.account.enable=true
--conf spark.hadoop.fs.gs.project.id=my-project
--conf spark.hadoop.google.cloud.auth.service.account.json.keyfile=/etc/secrets/gcp-credentials.json
再來處理 hive server 相關的設定，本範例部署採用的是本地 hive metastore 的部署，因此會使用 Kubernetes PVC 來存放 hive 的資料。
volumeClaimTemplates:
- metadata:
name: spark-data
spec:
accessModes: [ "ReadWriteOnce" ]
resources:
requests:
storage: 100Gi
containers:
- name: thrift-server
image: apache/spark:3.4.0
volumeMounts:
- name: gcs-sa
mountPath: /etc/secrets
readOnly: true
- name: spark-data
mountPath: /opt/spark/work-dir
command:
--hiveconf hive.server2.thrift.port=10000
--hiveconf hive.server2.thrift.bind.port=0.0.0.0
--conf spark.kubernetes.driver.ownPersistentVolumeClaim=true
--conf spark.kubernetes.driver.reusePersistentVolumeClaim=true
最後就是微調一些跟 Kubernetes 有關的參數，詳細設定都可以參閱 Running Spark on Kubernetes
apiVersion: v1
kind: Service
metadata:
name: spark-thrift-service
spec:
clusterIP: None
selector:
app: spark-thrift-server
ports:
- name: thrift-server-port
protocol: TCP
port: 10000
targetPort: 10000
- protocol: TCP
name: spark-driver-port
port: 7078
targetPort: 7078
- protocol: TCP
name: spark-ui-port
port: 4040
targetPort: 4040
---
containers:
- name: thrift-server
image: apache/spark:3.4.0
command:
--master k8s://https://kubernetes.default.svc.cluster.local:443
--conf spark.dynamicAllocation.enabled=true
--conf spark.kubernetes.container.image=apache/spark:v3.4.0
--conf spark.kubernetes.driver.pod.name=spark-thrift-server-0
--conf spark.kubernetes.executor.request.cores="500m"
--conf spark.kubernetes.executor.request.memory="1g"
--conf spark.kubernetes.executor.secrets.gcs-sa=/etc/secrets
--conf spark.kubernetes.namespace=dev
--conf spark.driver.host=spark-thrift-service
--conf spark.driver.bindAddress=spark-thrift-server-0
--conf spark.driver.port=7078
&& tail -f /opt/spark/logs/spark--org.apache.spark.sql.hive.thriftserver.HiveThriftServer2-1-spark-thrift-server-0.out
上述的設定包含
- 告知 Kubernetes API Server 的位置
- Executor 會將 gcs-sa secret 給掛載到環境中的 /etc/secrets 內
- 準備一個 Service 來提供網路服務供未來其他應用程式存取
- 使用 dev namespace
- thrift-server 預設會把 log 寫出來到檔案，因此透過 tail 的方式轉出來
最後全部整理起來可以得到下列的 YAML 檔案
apiVersion: v1
kind: Service
metadata:
name: spark-thrift-service
spec:
clusterIP: None
selector:
app: spark-thrift-server
ports:
- name: thrift-server-port
protocol: TCP
port: 10000
targetPort: 10000
- protocol: TCP
name: spark-driver-port
port: 7078
targetPort: 7078
---
apiVersion: apps/v1
kind: StatefulSet
metadata:
name: spark-thrift-server
spec:
serviceName: spark-thrift-service
replicas: 1
selector:
matchLabels:
app: spark-thrift-server
volumeClaimTemplates:
- metadata:
name: spark-data
spec:
accessModes: [ "ReadWriteOnce" ]
resources:
requests:
storage: 100Gi
template:
metadata:
labels:
app: spark-thrift-server
spec:
serviceAccountName: spark
initContainers:
- name: download-file
image: busybox
command: ["sh", "-c", "if [ ! -e /tmp/gcs-connector-hadoop3-2.2.16-shaded.jar ]; then wget -O /tmp/gcs-connector-hadoop3-2.2.16-shaded.jar https://github.com/GoogleCloudDataproc/hadoop-connectors/releases/download/v2.2.16/gcs-connector-hadoop3-2.2.16-shaded.jar; fi"]
volumeMounts:
- name: data-volume
mountPath: /tmp
volumes:
- secret:
secretName: gcs-sa
name: gcs-sa
- name: data-volume
emptyDir: {}
containers:
- name: thrift-server
image: apache/spark:3.4.0
volumeMounts:
- name: gcs-sa
mountPath: /etc/secrets
readOnly: true
- name: data-volume
mountPath: /app/data
- name: spark-data
mountPath: /opt/spark/work-dir
command:
- 'bash'
- '-c'
- >-
cp /app/data/gcs-connector-hadoop3-2.2.16-shaded.jar /opt/spark/jars/ &&
/opt/spark/sbin/start-thriftserver.sh
--master k8s://https://kubernetes.default.svc.cluster.local:443
--jars /app/data/gcs-connector-hadoop3-2.2.16-shaded.jar
--packages com.google.cloud.bigdataoss:gcs-connector:hadoop3-2.2.16,org.apache.spark:spark-hadoop-cloud_2.12:3.4.0
--hiveconf hive.server2.thrift.port=10000
--hiveconf hive.server2.thrift.bind.port=0.0.0.0
--conf spark.dynamicAllocation.enabled=true
--conf spark.kubernetes.container.image=apache/spark:v3.4.0
--conf spark.kubernetes.driver.pod.name=spark-thrift-server-0
--conf spark.kubernetes.driver.ownPersistentVolumeClaim=true
--conf spark.kubernetes.driver.reusePersistentVolumeClaim=true
--conf spark.kubernetes.executor.request.cores="500m"
--conf spark.kubernetes.executor.request.memory="1g"
--conf spark.kubernetes.executor.secrets.gcs-sa=/etc/secrets
--conf spark.kubernetes.namespace=dev
--conf spark.driver.host=spark-thrift-service
--conf spark.driver.bindAddress=spark-thrift-server-0
--conf spark.driver.port=7078
--conf spark.hadoop.fs.gs.impl=com.google.cloud.hadoop.fs.gcs.GoogleHadoopFileSystem
--conf spark.hadoop.google.cloud.auth.service.account.enable=true
--conf spark.hadoop.fs.gs.project.id=my-project
--conf spark.hadoop.google.cloud.auth.service.account.json.keyfile=/etc/secrets/gcp-credentials.json
&& tail -f /opt/spark/logs/spark--org.apache.spark.sql.hive.thriftserver.HiveThriftServer2-1-spark-thrift-server-0.out
將上述檔案部署到環境內後，可以觀察部署的情況
$ kubectl -n dev logs -f spark-thrift-server-0
...
23/09/23 01:58:13 INFO AbstractService: Service:ThriftBinaryCLIService is started.
23/09/23 01:58:13 INFO ThriftCLIService: Starting ThriftBinaryCLIService on port 10000 with 5...500 worker threads
23/09/23 01:58:13 INFO AbstractService: Service:HiveServer2 is started.
23/09/23 01:58:13 INFO HiveThriftServer2: HiveThriftServer2 started
...
出現 HiveThriftServe2 就代表一切部署完畢，接下來就來進行環境驗證
Verify
為了驗證存取，我們先創建一個 GCS 來存放資料
gcloud storage buckets create gs://hungwei_spark_test
由於接下來要透過 Spark SQL 的語法操作，所以資料本身必須包含
- database/table
- scheme
- data kc port-forward -n dev --address 0.0.0.0 svc/spark-thrift-service 10000:10000
因此 GCS 上的資料存取可以分成兩種類型
- 創建全新的 table 與 data
- 存取已經存在的資料
以下使用 beeline CLI 來示範兩種情境 先透過 kubectl port-forward 創立 Tunnel 並且來存取
$ kubectl port-forward -n dev --address 0.0.0.0 svc/spark-thrift-service 10000:10000
接者透過 beeline 來連線(也可以使用 dbeaver)
$ ./beeline -u jdbc:hive2://localhost:10000
此外由於前述安裝時有特別設定 spark.dynamicAllocation.enabled=true，因此每次執行都會動態產生 Pod 來運行，所以第一次執行指令都會比較花費時間
Case 1
接下來的示範流程為
- 使用 gcs 內的資料夾來創建一個 database，並且設定相關 sceheme
- 寫入資料
- 讀取資料
其中創建 table 的時候要特別加上 OPTIONS (path 'gs://$bucket_name/$folder') 來使用
0: jdbc:hive2://localhost:10000> CREATE TABLE test (id int, name string) OPTIONS (path 'gs://hungwei_spark_test/case1');
0: jdbc:hive2://localhost:10000> INSERT INTO TABLE test VALUES (1234, 'test');
0: jdbc:hive2://localhost:10000> INSERT INTO TABLE test VALUES (2345, 'test2');
0: jdbc:hive2://localhost:10000> INSERT INTO TABLE test VALUES (1234, 'test3');
0: jdbc:hive2://localhost:10000> INSERT INTO TABLE test VALUES (1234, 'test3');
0: jdbc:hive2://localhost:10000> INSERT INTO TABLE test VALUES (5678, 'test3');
0: jdbc:hive2://localhost:10000> select * from test where name="test3";
+-------+--------+
| id | name |
+-------+--------+
| 5678 | test3 |
| 1234 | test3 |
| 1234 | test3 |
+-------+--------+
3 rows selected (3.415 seconds)
上述指令的執行過程可以觀察到相關的 Pod 被創立
thrift-jdbc-odbc-server-7e310a8abfc209d1-exec-7 1/1 Running 0 1s
thrift-jdbc-odbc-server-7e310a8abfc209d1-exec-6 0/1 Completed 0 5m28s
thrift-jdbc-odbc-server-7e310a8abfc209d1-exec-6 0/1 Terminating 0 5m28s
thrift-jdbc-odbc-server-7e310a8abfc209d1-exec-6 0/1 Terminating 0 5m30s
thrift-jdbc-odbc-server-7e310a8abfc209d1-exec-6 0/1 Terminating 0 5m30s
thrift-jdbc-odbc-server-7e310a8abfc209d1-exec-6 0/1 Terminating 0 5m30s
thrift-jdbc-odbc-server-7e310a8abfc209d1-exec-7 0/1 Completed 0 65s
thrift-jdbc-odbc-server-7e310a8abfc209d1-exec-7 0/1 Terminating 0 65s
thrift-jdbc-odbc-server-7e310a8abfc209d1-exec-7 0/1 Terminating 0 67s
thrift-jdbc-odbc-server-7e310a8abfc209d1-exec-7 0/1 Terminating 0 67s
thrift-jdbc-odbc-server-7e310a8abfc209d1-exec-7 0/1 Terminating 0 67s
觀察 GCS 內的狀態，可以看到有些許檔案被創建來描述資料
$ gsutil list gs://hungwei_spark_test/case1
gs://hungwei_spark_test/case1/
gs://hungwei_spark_test/case1/part-00000-26846a09-e18e-4d38-8b2a-c7c005e2c7e8-c000
gs://hungwei_spark_test/case1/part-00000-29411642-fd0b-4c1c-bcad-fe6f77adef53-c000
gs://hungwei_spark_test/case1/part-00000-34bc8daf-3944-4156-8ff9-f8d2839f6a9f-c000
gs://hungwei_spark_test/case1/part-00000-7ca852d0-97e1-4c06-a3e1-e329c1bfebde-c000
gs://hungwei_spark_test/case1/part-00000-8a105d8b-f314-4763-ba5e-d82ff00506bf-c000
透過相同的 port-forward 方式去存取 4040 port，就可觀察到 Spark UI
Case 2
第二個範例我們要存取一個事先存在的資料，因此會先透過 gsutil 的工具將資料上傳到 bucket 內的 case2 資料夾，總共有三個檔案 每個檔案的內容都是一樣的格式，為 int, string 的格式，範例如下
...
287, 341feba68a7c515288ba
288, 7db6394632c5ee7c2bc3
289, 5c2fb14de85ac40013bc
290, 831596bd2c3051aa128e
291, 673c62da4b7b0eee8efd
292, 46107b341ed115c03ac2
293, 140fde027a05d316fa95
294, ba0760ff44610f797ad0
...
先透過 gsutil 上傳到 case2 資料夾內
$ gsutil cp data* gs://hungwei_spark_test/case2/
Copying file://data1 [Content-Type=application/octet-stream]...
Copying file://data2 [Content-Type=application/octet-stream]...
Copying file://data3 [Content-Type=application/octet-stream]...
| [3 files][ 2.9 MiB/ 2.9 MiB]
Operation completed over 3 objects/2.9 MiB.
$ gsutil ls gs://hungwei_spark_test/case2/
gs://hungwei_spark_test/case2/data1
gs://hungwei_spark_test/case2/data2
gs://hungwei_spark_test/case2/data3
檔案準備就緒後就回到 beeline CLI 的介面，這時候要透過 EXTERNAL TABLE 搭配其他變數來描述該檔案格式，範例如下
0: jdbc:hive2://localhost:10000> CREATE EXTERNAL TABLE case2 (id int, name string) row format delimited fields terminated by ',' stored as textfile OPTIONS (path 'gs://hungwei_spark_test/case2');
0: jdbc:hive2://localhost:10000> select * from case2;
....
| 111291 | 3b8b2b1eca0561d4ab62 |
| 111292 | 01a20fc8e8f91984e447 |
| 111293 | ecf8d25c0ed6f8576f96 |
| 111294 | 558f78477c1b2151f6e9 |
| 111295 | b5ae29bda237add37650 |
| 111296 | ea2caeabbf3559a6cdea |
| 111297 | 0d56273274b4012f690f |
| 111298 | 20a25f019018272013fd |
+-------+------------------------+
| id | name |
+-------+------------------------+
| 111299 | dead09f62d571453339e |
| 111300 | 3ab89d041368f1717543 |
+-------+------------------------+
106,902 rows selected (51.873 seconds)
0: jdbc:hive2://localhost:10000> select count(*) from case2;
+-----------+
| count(1) |
+-----------+
| 106902 |
+-----------+
1 row selected (42.869 seconds)
Summary
- Spark 原生不支持 GCS，需要安裝相關 Connector
- Spark 不支援 Workload Identity，需要創建 Service Account，設定好權限並且創建相關的 Key
- Spark 於 Kubernetes 上有眾多參數可以微調
